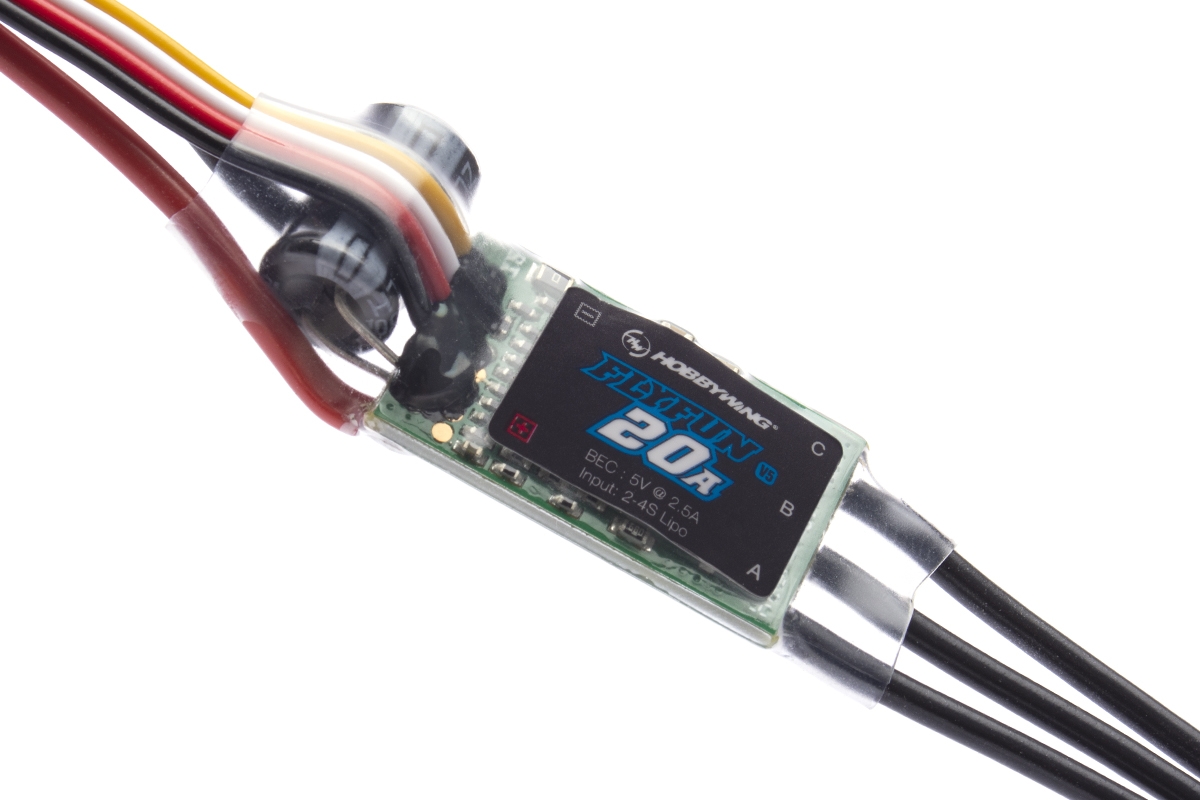

FLYFUN - 20A V5

Kód zboží: HW30202308 EAN: 6938994402873
Střední řada regulátorů firmy Hobbywing pro modely letadel. Lineární BEC 5,2V 2,5A. Trvalý proud 20A, špičkový 30A. Napájení 2-4S. Hmotnost 13g. Rozměry 25x15x5mm.
  • Cena vč. DPH:484 Kč
  • Cena bez DPH:400 Kč
  • Původní cena:509 Kč
  • Dostupnost: Skladem (20 ks)
Množství:

Nová generace programovatelných mikroprocesorových regulátorů pro střídavé motory bez senzorů („brushless, sensorless“) pro velké a obří rekreační a sportovní modely letadel s napájením z akumulátorů Li-poly/Li-ion/Li-Fe. Oproti předchozím generacím regulátorů FLYFUN byly rozšířeny možnosti programování o řadu funkcí, které se osvědčily u špičkových regulátorů řady Platinum. Konstrukce regulátoru klade zřetel na vysokou dlouhodobou zatížitelnost a odolnost, jaká je vyžadována v obřích modelech. Regulátor je vybaven výkonným spínaným stabilizátorem napájení BEC s volitelným výstupním napětím zajišťujícím napájení přijímače a serv (normálních i HV) z pohonného akumulátoru. Pro snadné nastavování regulátoru slouží speciální LED programovací box Hobbywing, který je dodáván zvlášť.

POPIS A FUNKCE REGULÁTORU

  • Regulátor vybavený vysokovýkonným 32bitovým mikroprocesorem ARM M4 s taktovací frekvencí až 72 MHz; je kompatibilní s většinou střídavých motorů.
  • Vhodný pro valnou většinu leteckých střídavých motorů s napájením z akumulátorů 3-6S LiPo/Li-ion/LiFe.
  • Zvláštní stabilizátor napájení pro mikroprocesor pro velkou odolnost proti rušení a omezení rizika ztráty kontroly.
  • Technologie optimalizovaného řízení DEO (Driving Efficiency Optimization) významně zlepšuje odezvu plynu a účinnost řízení výkonového stupně, snižuje teplotu regulátoru.
  • Výkonný spínaný stabilizátor napájení BEC výstupním napětím s nastavitelným na 5,2, 6,0 nebo 7,4 V. BEC je oddělen od ostatních obvodů regulátoru, může si zachovat správnou funkci i při spálení výkonové desky s MOSFET tranzistory regulátoru.
  • Režimy rozběhu Normal/Měkký/Velmi měkký jsou vhodné pro normální vrtulová letadla i modely s dmychadly.
  • Jednoduché programování a nastavování s pomocí vysílače nebo LED programovacího boxu Hobbywing.
  • Zvláštní programovací kabel pro připojení regulátoru k LED programovacímu boxu uživateli umožňuje regulátor programovat kdykoliv a kdekoliv (podrobnosti viz návod k obsluze LED programovacího boxu Hobbywing).
  • Režimy brzdy Normal/Proporcionální/Reverzace (zvláště režim reverzace) mohou účinně zkrátit dojezd po přistání.
  • Řada ochranných funkcí: ochrana při startu, tepelná ochrana regulátoru, tepelná ochrana kondenzátorů, ochrana proti přetížení, nadproudová ochrana, ochrana při nenormálním napájecím napětí a ochrana při ztrátě řídícího signálu účinně prodlužuje životnost regulátoru.
  • Kalibrace rozsahu plynu pro dokonalé přizpůsobení řídícímu signálu z vaší RC soupravy.

PROGRAMOVATELNÉ FUNKCE

  • Typ brzdy: Brzda vypnuta, normální brzda (s intenzitou brzdění nastavitelnou v 7 úrovních), proporcionální brzda (ovládá se ovladačem plynu: 0-20% výchylky ovladače plynu odpovídá 100-0% brzdy, 20-100% výchylky ovladače odpovídá 0-100% plynu), reverzace (umožňuje zapnout reverzaci chodu motoru pomocí dalšího kanálu s přepínačem).
  • Síla brzdy: Intenzita brzdění je nastavitelná od Úrovně 1 po Úroveň 7 pro režim „Normální brzda“.
  • Způsob odpojení motoru: Měkké vypnutí: Regulátor postupně sníží výkon na 50% plného výkonu během 3 sekund po aktivaci napěťové ochrany. Tvrdé vypnutí: Motor je okamžitě vypnut.
  • Počet článků LiPo: Doporučujeme nastavovat ručně pro 100% spolehlivou funkci napěťové ochrany. Regulátor automaticky vypočítá počet článků připojeného akumulátoru dle pravidla „3,7 V na článek“, pokud zvolíte automatickou detekci.
  • Napěťová ochrana: Prahová úroveň napěťové ochrany je nastavitelná v rozmezí 2,8-3,8 V/článek; ochranu je také možné zcela vypnout.
  • Napětí BEC: Napětí BEC stabilizátoru napájení je nastavitelné na 5,2 V, 6,0 V nebo 7,4 V.
  • Rozběh: Normální rozběh (okamžitý rozběh), Měkký rozběh (s pomalým startem pro motory s velkými vrtulemi, převodovkou nebo menší dmychadla), Velmi měkký rozběh (s velmi pomalým startem pro motory s velkými vrtulemi, převodovkou nebo dmychadla od 90 mm).
  • Časování: Nastavitelné v rozmezí 0-30°.
  • Smysl otáčení: Po směru hodinových ručiček/Proti směru hodinových ručiček.
  • DEO volnoběžka: Tuto funkci je možno zapnout nebo vypnout; může přinést lepší linearitu nebo plynulejší odezvu plynu.

OCHRANNÉ FUNKCE REGULÁTORU

  • Ochrana při rozběhu: Regulátor během rozběhu měří otáčky motoru. Pokud se otáčky přestanou zvyšovat nebo jejich nárůst není stabilní, regulátor to vyhodnotí jako nesprávný rozběh. Pokud je v tento okamžik plyn na méně než 15%, regulátor se automaticky pokusí o nový restart motoru; je-li plyn na více než 15%, musíte ovladač plynu stáhnout zcela dolů pro nové restartování motoru.
  • Tepelná ochrana regulátoru: Motor bude „zadrhávat“, pokud teplota regulátoru překročí 110°C, čímž signalizuje, že byla aktivována tepelná ochrana. Pokud v té chvíli ovladač plynu stáhnete pod 60%, „zadrhávání“ zmizí a regulátor bude dodávat výkon odpovídající poloze plynu. Pokud plyn přesunete nad 60%, „zadrhávání“ se znovu objeví. Teplota regulátoru při zapínání nesmí překročit 70°C, jinak není možné motor spustit.
  • Ochrana při ztrátě signálu plynu: Regulátor ihned vypne motor, pokud signál chybí po dobu 0,25 s, aby se předešlo ještě větším škodám a rizikům vyplývajícím z rychle se otáčejícího rotoru nebo vrtule. Jakmile je přijat normální signál, regulátor obnoví normální funkci.
  • Ochrana proti přetížení: Regulátor vypne motor nebo se automaticky restartuje, když se jeho zatížení náhle zvýší na velmi vysokou hodnotu.
  • Nadproudová ochrana: Regulátor ihned vypne motor, pokud špičkový proudový odběr překročí maximální povolenou hodnotu; poté obnoví normální funkci. Pokud poté proudový odběr stále překračuje maximální povolenou hodnotu, motor je vypnut úplně.

Tip: Při vůbec prvním zapnutí regulátoru nejprve proveďte kalibraci rozsahu plynu dle návodu. Teprve potom je možno regulátor používat a nastavovat další parametry s pomocí vysílače nebo LED programovací karty.
