JR065/5 indikát.10LED Rx 5 článek (F815-7)

Kód zboží: 8GR30935 EAN: 8595241322551
Miniaturní indikátor napětí se sloupcem 10 LED s expandovanou stupnicí pro Rx aku 5-čl.
  • Cena vč. DPH:313 Kč
  • Cena bez DPH:259 Kč
  • Původní cena:329 Kč
  • Dostupnost: Skladem (11 ks)
Množství:

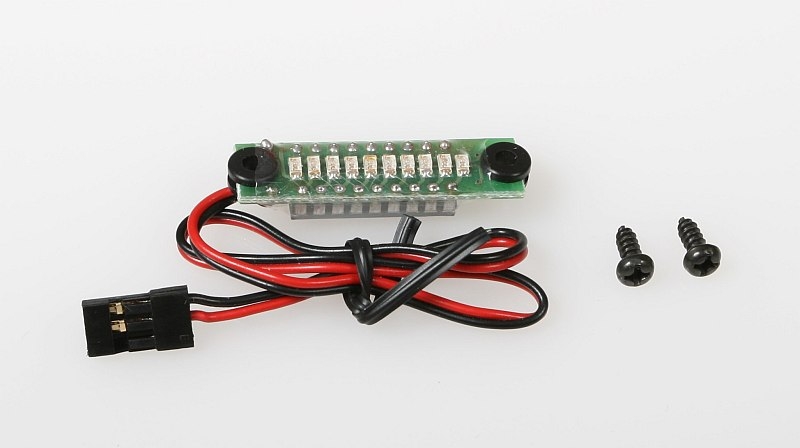

Sloupcový indikátor napětí ("běžící bod") pro Ni-XX akumulátorové sady se 4 články s 10 LED. Indikátor se napájí z měřeného akumulátoru, je vybaven patkami s gumovými průchodkami pro přišroubování na vhodné místo modelu.

Indikátor se připojuje dvoužilovým kablíkem se standardním servokonektorem Hitec/JR např do volného kanálu na přijímači. Sloupec s 10 LED s expandovanou stupnicí umožňuje odlišit články plně nabité (napětí nad 6,4 V), částečně nabité, vybité (5,7-6,0 V) a nebezpečně vybité (pod 5,5 V) naprázdno i při zatížení (pokud zahýbete několika servy najednou, a sloupec výrazně "spadne" dolů do oblasti "vybité", určitě již nemáte energii na další vzlet).

Napěťové úrovně jsou indikovány stylem "běžící bod", s jednou svítící LED. Tento způsob signalizace zaručuje minimální proudový odběr nutný na vlastní činnost indikátoru a navíc umožňuje indikovat větší počet úrovní - pokud svítí najednou dvě LED, je napětí na polovině mezi úrovněmi příslušejícími jednotlivým LED.

Orientační tabulka indikovaných napěťových úrovní

LED č.: Barva LED Rozsvítí se při:
1 červená 5,3 V
2 červená 5,4 V
3 červená 5,5 V
4 žlutá 5,7 V
5 zelená 5,8 V
6 zelená 5,9 V
7 zelená 6,0 V
8 zelená 6,1 V
9 zelená 6,2 V
10 zelená 6,4 V

Pozn.: uvedené napěťové úrovně jsou pouze orientační. Vzhledem k výborné stabilitě a přesnosti měření použitého integrovaného obvodu si můžete v případě potřeby indikátor přesně ocejchovat s pomocí dobrého voltmetru a regulovaného zdroje napětí.

Napětí [V] 0 - 7.5
Délka [mm] 39
Šířka [mm] 12
Výška [mm] 7
Hmotnost [g] 4.5
